2РМГ 2РМГД

Сочленение: резьбовое

Поляризация корпусов: одношпоночная

Покрытие контактов: никель

Исполнение: УХЛ, для внутреннего монтажа

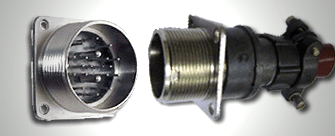

Соединители (разъемы) 2РМГ и 2РМГД - герметичные вилки. Соединители (разъемы) предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Соединители (разъемы) изготавливаются без патрубка, или с прямым патрубком для монтажа экранированным, либо неэкранированным кабелем, что определяется видом концевой гайки патрубка.

Вилки 2РМГ сочленяются с розетками 2РМТ, вилки 2РМГД - с розетками 2РМДТ, выпускаемыми по техническим условиям ГЕО.364.126ТУ.

Соединители (разъемы) 2РМГ и 2РМГД изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ и соответствуют техническим условиям ГЕО.364.140ТУ.

Расшифровка обозначения разъема (соединителя):

Тип

соединителя

Условный

размер корпуса

Вид корпуса:

всегда

Б - блочный

Вид патрубка: всегда П-прямой

Вид гайки патрубка:

Э - для экранированного кабеля

Н - для неэкранированного кабеля

Количество контактов:

Часть соединителя: всегда Ш - вилка

Сочетание контактов: см.*

Покрытие контактов: Е - никель

Теплостойкость: 1 100°С; 2 - 200 °С

Б - корпус блочный (приборный) без левой резьбы

2РМГ(2РМГД)

Н(Э)

Примеры обозначения:

Вилка 2РМГ14Б4Ш1Е2 ГЕО.364.140ТУ,

Вилка 2РМГ24БПН19Ш1Е2 ГЕО.364.140ТУ,

Вилка 2РМГД18БПЭ4Ш5Е2Б ГЕО.364.140ТУ.

Варианты патрубка и гайки:

ПН - прямой с неэкранированной гайкой,

ПЭ - прямой с экранированной гайкой,

*Сочетание контактов:

1 - только Ø1,0мм;

2 - Ø1,0мм и Ø1,5мм;

3 - Ø2,0мм и Ø3,0мм;

4 - Ø1,0мм и Ø3,0мм;

5 - только Ø1,5мм;

6 - Ø1,5мм и Ø3,0мм;

7 - Ø1,5мм, Ø2,0мм и
Ø3,0мм;

8 - Ø1,5мм и Ø2,0мм;

9 - только Ø3,0мм.

Электрические характеристики

Сопротивление контактов.
Диаметр контактов, мм	1,0	1,5	2,0	3,0
Сопротивление мОм	15	10	5	3

Сопротивление изоляции в нормальных климатических условиях: 5000 МОм

Максимальная токовая нагрузка см. таблицу расположения контактов

Максимальное рабочее напряжение (амплитудное значение) см. таблицу расположения контактов

Требования к надежности

Утечка воздуха при перепаде давления до 98060 Па(1 кг/см²): 0,1 л/ч

Количество сочленений - расчленений: 500

Минимальная наработка: 1000 ч.

Срок сохраняемости: 15 лет

Соединители (разъемы) устойчивы к воздействию спецфакторов

Условия эксплуатации

Механические

Вибрация:

диапазон частот 1..5000 Гц

ускорение 500 м/с²(50 г)

Одиночные удары:

ускорение 5000 м/с² (500 г)

Многократные удары:

ускорение 1000 м/с² (100 г)

Линейные нагрузки:

ускорение 2000 м/с² (200 г)

Климатические

Температура окружающей среды, С°:

-60 .. +100 или

-60 .. +200

Пониженное атмосферное давление, Па (мм рт.ст.):

133,32·10^-10(1·10^-12)

Относительная влажность:

98% при +25С°

Минимальная наработка

при заданной температуре соединителя (разъема)

Минимальная наработка, ч	Температура соединителя (разъема), С°
1000	150
3000	129
5000	120
7500	113
10000	109
15000	102
20000	98
25000	94
30000	92
40000	88
50000	84
80000	78
100000	75
130000	71

Температура перегрева контактов

как функция токовой нагрузки

Токовая нагрузка на соединитель (разъем), в % от допустимой по ТУ	Температура перегрева контактов, С°
120	80
110	65
100	50
85	40
75	30
60	25
50	20

Указания по применению и эксплуатации

Эксплуатационные режимы не должны превышать основные технические характеристики.

Перед монтажом вилки необходимо снять консервирующую смазку с резьб.

Для обеспечения герметичности при механическом монтаже необходимо применять уплотнительную прокладку.

Время подпайки одного провода не должно превышать:

8 сек. для контактов диаметром 1 мм и 1,5 мм.

40 сек. для контактов диаметром 2 мм и 3 мм.

Сочленения-расчленения производить в обесточенном состоянии.

Разрешается эксплуатация вилок при относительной влажности воздуха до 98% и температуре +40С°

без конденсации влаги в течение 10 суток, а также снижение сопротивления изоляции.

Разрешается эксплуатация вилок при минимально допустимом токе не менее 1·10^-7 А и минимально

допустимой э.д.с. не менее 20·10^-3 В.

Остальные указания по эксплуатации согласно техническому описанию и инструкции по эксплуатации.

Хранение

Изделия следует хранить в неотапливаемых хранилищах при температуре от -55С° до 40С° в течение 9 лет.

под навесом при температуре от -60С° до +50С° в течение 9 лет.

Относительная влажность 98% при +25С°, а ниже без конденсации влаги.

Правила хранения согласно техническому описанию и инструкции по эксплуатации.

Расположение контактов, условный размер корпуса, количество контактов, максимальная нагрузка
Условный размер корпуса	Тип соединителя	Схема расположения контактов	Условное обозна- чение контактов	Диаметр контактов, мм	Количество контактов	Сочетание контактов	Максимальная токовая нагрузка, А		Максимальное рабочее напряжение, В
Условный размер корпуса	Тип соединителя	Схема расположения контактов	Условное обозна- чение контактов	Диаметр контактов, мм	Количество контактов	Сочетание контактов	на одиночный контакт	суммарная на соединитель	Максимальное рабочее напряжение, В
14	2РМГ			1	4	1	6	20	560
18	2РМГД			1,5	4	5	12	40	560
18	2РМГ			1	7	1	5	30	560
22	2РМГ			2	2	3	13	55	560
				3	2	3	20	55	560
				1	10	1	5	42	560
24	2РМГ			1	19	1	4	63	560
24	2РМГД			1,5	10	5	8	48	560
27	2РМГД			1,5	7	5	9	52	700
	2РМГД			1,5	19	5	6	95	560
	2РМГ			1	5	2	6	45	700
				1,5	2	2	12	45	700
				1	24	1	4	80	560
30	2РМГД			1,5	4	7	9	88	560
				2	2		12	88	560
				3	2		20	88	560
				1,5	24	5	5,5	110	560
	2РМГ			1	32	1	3	80	560
33	2РМГД	(1) см.прим.ниже ( замена: 2РМГСД )		3	7	9	20	120	560
				1,5	32	5	5	133	560
				1	10	4	4	76	560
				1	8		4	76	700
				3	2		20	76	560
	2РМГ			1	12	1	4,5	75	560
	2РМГ			1	8	1	4,5	75	700
36	2РМГД			1,5	10	6	8	120	560
				1,5	8		8	120	700
				3	2		20	120	560
				1,5	8	5	7	116	560
				1,5	12	5	7	116	700
	2РМГ			1	6	1	4,5	82	560
				1	16	1	4,5	82	700
				1	10	2	4	80	560
				1	6		4	80	700
				1,5	4		8	80	560
39	2РМГД			1,5	6	5	7	128	560
	2РМГД			1,5	16	5	7	128	700
	2РМГ			1	30	2	3	125	560
				1	10		3	125	700
				1,5	5		6	125	560
42	2РМГД			1,5	35	5	4	150	560
	2РМГД			1,5	10	5	4	150	700
	2РМГ			1	33	2	3	142	560
				1	10		3	142	700
				1,5	7		6	142	560
				1	15	2	3,5	130	700
				1,5	15	2	7	130	560

Примечания: (1) - разъем 2РМГД33Б7 производителем больше не выпускается, в качестве замены предлагаем аналогичный разъем 2РМГСД

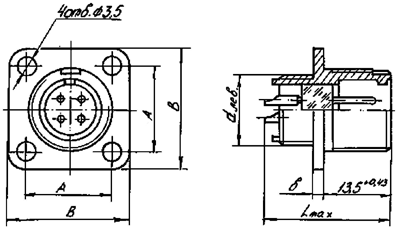

Вилки 2РМГ, 2РМГД
Конструкция корпуса	Размеры:
	Условный размер корпуса	Тип соединителя	мм
	Условный размер корпуса	Тип соединителя	d_лев	A	B	b	L_max
	14	2РМГ	М14х1	17	24	1,8	26,5
	18	2РМГ/2РМГД	М18х1	20	27	2,5	26,5
	22	2РМГ	М22х1	23	30	1,8	28,5
	24	2РМГ/2РМГД	М24х1	26	33	2,5	26,5
	27	2РМГ/2РМГД	М27х1	29	36	2,5	26,5
	30	2РМГ	М30х1	31	38	2,5	26,5
	30	2РМГД	М30х1	31	38	2,5	26,5/28,5
	33	2РМГ	М33х1	32	40	1,8	28,5
	33	2РМГД	М33х1	32	40	1,8	26,5
	36	2РМГ	М36х1	35	43	2,5	26,5
	36	2РМГД	М36х1	35	43	2,5	26,5/28,5
	39	2РМГ/2РМГД	М39х1	37	46	1,8	26,5
	42	2РМГ/2РМГД	М42х1	40	49	2,5	26,5

Патрубки прямые с экранированными гайками (ПЭ)
Конструкция корпуса	Размеры, мм:
	d_лев	d₁	D	l_max	L_max
	М14х1	6,5	19	28,7	48
	М18х1	10,5	22,5	28,7	48
	М22х1	14	27	28,7	48
	М24х1	16	29	34,7	54
	М27х1	18	32	34,7	54
	М30х1	19	36	34,7	54
	М33х1	23	39	39,7	59
	М36х1	23	42	39,7	59
	М39х1	24	45	39,7	59
	М42х1	29	48	39,7	59

Патрубки прямые с неэкранированными гайками (ПН)
Конструкция корпуса	Размеры, мм:
	d_лев	d₁	B	l_max	L_max
	М14х1	6,5	21	34	53,5
	М18х1	10,5	25	36,5	55,5
	М22х1	14,5	32	43	55,5
	М24х1	16,6	34	43	55,5
	М27х1	18,5	36	43	62,5
	М30х1	20,5	38	43	62,5
	М33х1	22,5	41	48	67,5
	М36х1	22,5	41	48	67,5
	М39х1	24,5	30,5	48	67,5
	М42х1	30,5	36,5	48	67,5
